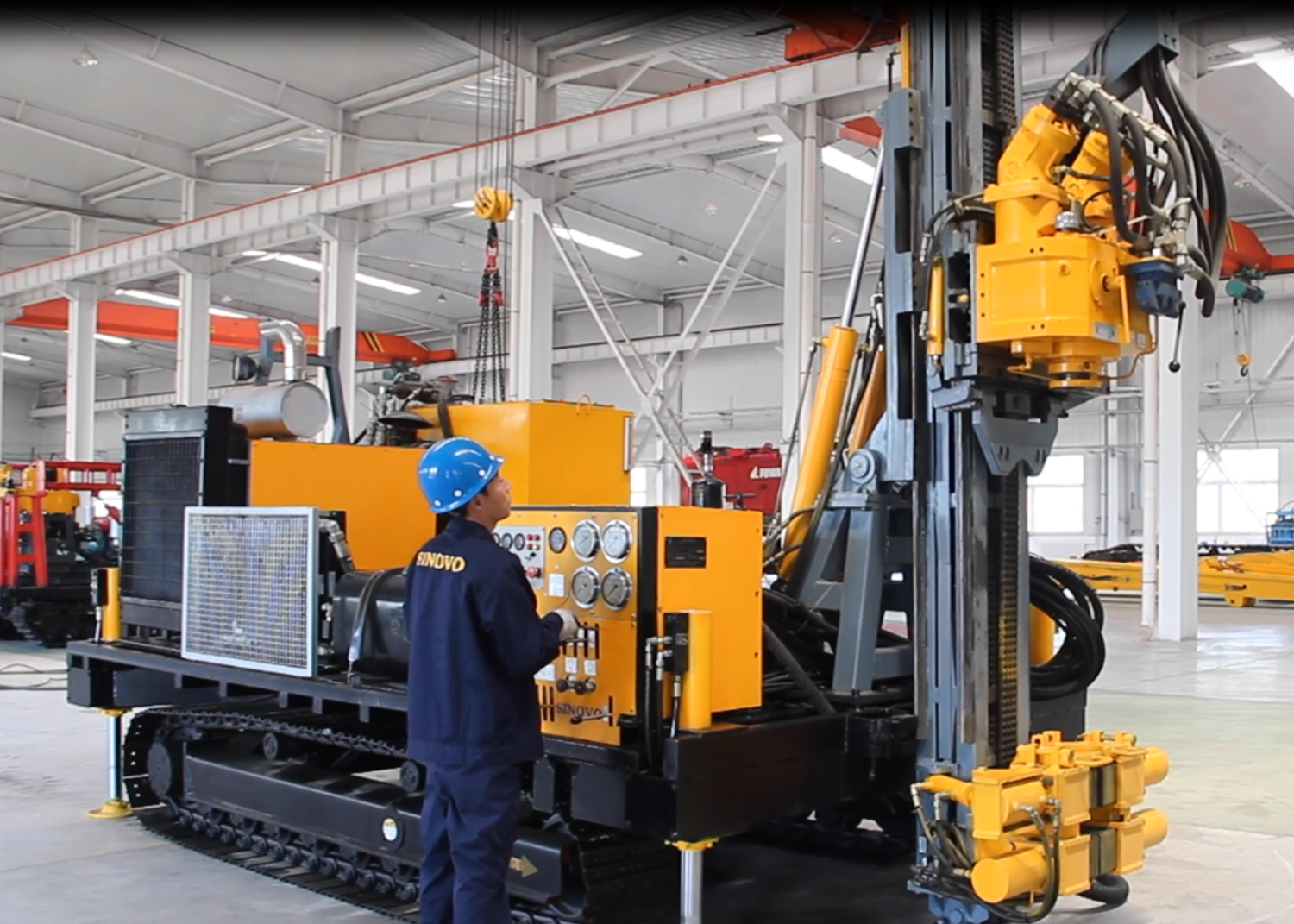

SD1000履帶式全液壓動力頭鉆機是一種裝在履帶底盤上的全液壓動力頭式鉆孔設備。
一、使用范圍
SD1000履帶式全液壓動力頭鉆機為全液壓頂驅動式鉆機，鉆機鉆機主要用于金剛石鉆進，硬質合金鉆進，可滿足金鋼石繩索取芯鉆探工藝施工。
二、主要特點
1、動力頭采用法國技術設計，結構為雙馬達加機械變檔形式，變速范圍大，低速端扭矩大，可適用不同鉆進工法的要求。
2、動力頭傳動精度高，運轉平穩，深孔鉆進時更能體現優勢。
3、給進提升系統采用油缸鏈條倍增機構，給進行程長，作業效率高。
4、鉆機提升給進速度快，節省大量輔助時間，提高了鉆進效率。
5、主塔導軌采用V型結構，動力頭與主塔聯接剛性強，高速轉動平穩。
6、動力頭采用自動讓開孔口的方式。
7、鉆機配備夾持器、卸扣器，拆卸鉆桿方便快捷，降低了勞動強度。
8、鉆機液壓系統依照法國技術設計，回轉馬達及主泵均采用柱塞式，系統安全可靠。

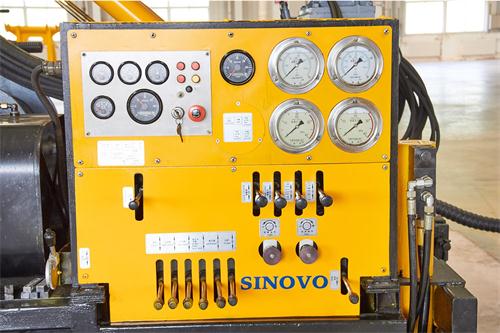

9、泥漿泵為液壓控制，鉆機各種操作集中，便于處理各種井下事故。

SD1000履帶式全液壓動力頭鉆機的技術規格：

1、型式：液壓驅動動力頭式履帶式鉆機。

2、基本參數

最大鉆進深度 (繩索取芯鉆桿)

Ф56mm直徑（BQ）：             1000 m

Ф71mm直徑（NQ）:               600 m

Ф89mm直徑（HQ）:               400 m

Ф114mm直徑（PQ）:              200 m

鉆孔角度                                  60o ～ 90o

鉆機外廓尺寸

行走狀態                                6600*2380*3360  (mm)

工作狀態                                5760*2400*9000  (mm)

3、動力頭（A2F-160馬達）

轉速rpm 最大扭矩Nm

雙馬達并聯低速檔（主泵供油）：         145       3070

雙馬達并聯低速檔（主泵+輔泵供油）：203      2520

雙馬達并聯高速檔（主泵供油）：         470      950

雙馬達并聯高速檔（主泵+副泵供油）：658      780

雙馬達串聯高速檔（主泵供油）：         940      476

雙馬達串聯高速檔（主泵+副泵供油）:  1316      390

雙馬達串聯低速檔 （主泵供油）：        290      1537

雙馬達串聯低速檔（主泵+副泵供油）：407      1260

4、動力頭給進行程                               4200 mm

5、動力頭給進裝置

型式：  單油缸鏈條倍速機構

動力頭提升力                      70  KN

動力頭給進力                      50  KN

動力頭提升速度                   0-4 m/min
動力頭快速提升速度            45 m/min

動力頭給進速度                   0-6 m/min

動力頭快速給進速度            64 m/min

6、移塔裝置

移塔行程                         1000 mm

移塔油缸提升力               80 KN

移塔油缸給進力               54 KN

7、夾持器

夾持直徑                        50-220 mm

夾持力                           150K N

卸扣力矩                       12.5KN.m

8、主卷?yè)P(yáng)機

提升速度                      38 m/min

提升能力                      50KN

鋼絲繩直徑                  16mm

容繩量                         40m

9、副卷?yè)P(yáng)機(取芯卷?yè)P(yáng))

提升速度                   205 m/min

提升能力                   10KN

鋼絲繩直徑                5mm

容繩量                      600m

10、泥漿泵   臥式三缸往復式活塞泵

型號：                      BW-250

流量：                      250, 145, 100, 69  L/Min

壓力：                      2.5 , 4.5 , 6.0，9.0  Mpa

11、配備動力   柴油機（康明斯）

柴油機型號：           6BTA5.9-C180

柴油機功率：          132KW/2200rpm
