履帶式巖心鉆機
履帶式巖心鉆機
履帶式巖心鉆機

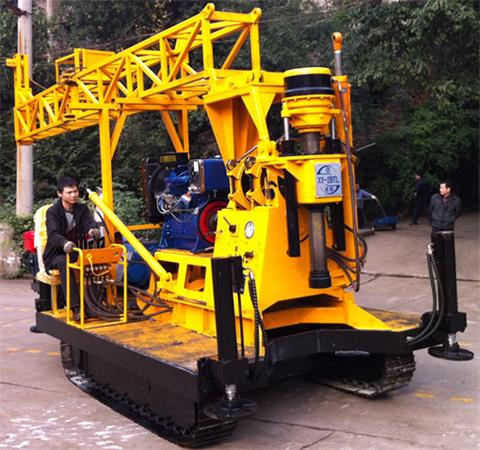

系列主軸式巖心鉆機安裝在履帶式鉆機上，是一種便攜式高速液壓鉆機。搬遷方便，取心作業效率高等特點。
適用范圍
鐵路、水電、公路、橋梁、大壩等工程地質勘察；地質巖心鉆探、物探；小型灌漿爆破鉆孔。
結構特點
鉆機包括履帶底盤、柴油機和鉆井主體，所有這些部件將安裝在一個機架上。柴油機驅動鉆機、液壓油泵和履帶底盤，動力通過分動器傳遞給鉆機和履帶底盤。
主要特點
1、配有橡膠履帶，使鉆機移動方便。同時橡膠履帶不會破壞地面，便于城市施工。
2、采用液壓供油系統，提高了鉆井效率，降低了勞動強度。
3、采用六角頂桿，可實現高效率的鉆桿夾持。操作方便、安全可靠。
4、通過井底壓力指示器，可以方便地觀察井況。
5、有液壓桅桿，操作方便。
6、手柄閉合，操作方便。
7、柴油機由電動機啟動。
主要技術參數
主要參數 | ||||||
單位 | XYC-1A | XYC-1B | XYC-280 | XYC-2B | XYC-3B | |
鉆深 | m | 100,180 | 200 | 280 | 300 | 600 |
直徑 | mm | 150 | 59-150 | 60-380 | 80-520 | 75-800 |
鉆桿直徑 | mm | 42,43 | 42 | 50 | 50/60 | 50 60 |
鉆進角度 | ° | 90-75 | 90-75 | 70-90 | 70-90 | 70-90 |
外形尺寸 | mm | 4500x2200x2200 | 4500x2200x2200 | 5500x2200x2350 | 4460x1890x2250 | 5000x2200x2300 |
重量 | kg | 3500 | 3500 | 3320 | 3320 | 4120 |
移機 | ● | ● | ● | / | / | |
旋轉機構 | ||||||
立軸轉速 | r/min | 1010,790,470,295,40 | 71,142,310,620 | / | / | / |
正轉 | r/min | / | / | 93,207,306,399,680,800 | 70,146,179,267,370,450,677,1145, | 75,135,160,280,355,495，615,1030, |
反轉 | r/min | / | / | 66, 147 | 70, 155 | 64,160 |
行程 | mm | 450 | 450 | 510 | 550 | 550 |
起拔力 | KN | 25 | 25 | 49 | 68 | 68 |
加壓力 | KN | 15 | 15 | 29 | 46 | 46 |
扭矩 | N.m | 500 | 1250 | 1600 | 2550 | 3500 |
卷揚 | ||||||
速度 | m/s | 0.31,0.66,1.05 | 0.166,0.331,0.733,1.465 | 0.34,0.75,1.10 | 0.64,1.33,2.44 | 0.31,0.62,1.18,2.0 |
提升力 | KN | 11 | 15 | 20 | 25， 15， 7.5 | 30 |
鋼絲繩 | mm | 9.3 | 9.3 | 12 | 15 | 15 |
卷筒直徑 | mm | 140 | 140 | 170 | 200 | 264 |
抱閘直徑 | mm | 252 | 252 | 296 | 350 | 460 |
閘帶寬度 | mm | 50 | 50 | 60 | 74 | 90 |
移機 | ||||||
行程 | mm | 410 | 410 | 410 | 410 | 410 |
離井距離 | mm | 250 | 250 | 250 | 300 | 300 |
液壓油泵 | ||||||
型號 | YBC-12/80 | YBC-12/80 | YBC12-125 (left) | CBW-E320 | CBW-E320 | |
流量 | L/min | 12 | 12 | 18 | 40 | 40 |
額定壓力 | Mpa | 8 | 8 | 10 | 8 | 8 |
額定轉速 | r/min | 1500 | 1500 | 2500 | ||
動力 | ||||||
柴油驅動 | ||||||
型號 | S1100 | ZS1105 | L28 | N485Q | CZ4102 | |
額定功率 | KW | 12.1 | 12.1 | 20 | 24.6 | 35.3 |
額定轉速 | r/min | 2200 | 2200 | 2200 | 1800 | 2000 |
